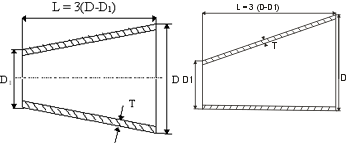

Redukce bezešvé - centrické a excentrické

Rozměrový standard v jakostech 1.4541 a 1.4571
Rozměrový standard v jakostech 304L a 316L dle ASTM viz trubky bezešvé dle ANSI dle norem A312/A999

DN D / D1 síla stěny T Váha Red. centrická Red. excentrická
kg/ks   L   L
15 21,3 / 17,2 2,0 / 1,8 0,03 x 38
  21,3 / 17,2 3,2 / 2,9 0,05 x 38
20 26,9 / 21,3 2,3 / 2,0 0,05 x 38 x 38
  26,9 / 17,2 2,3 / 1,8 0,05 x 38 x 38
  26,9 / 21,3 3,2 / 3,2 0,07 x 38 x 38
  26,9 / 17,2 3,2 / 2,9 0,06 x 38 x 38
  26,9 / 21,3 4,0 / 4,0 0,11 x 38 x 38
25 33,7 / 26,9 2,6 / 2,3 0,1 x 50 x 50
  33,7 / 21,3 2,6 / 2,0 0,09 x 50 x 50
  33,7 / 17,2 2,6 / 1,8 0,09 x 50
  33,7 / 26,9 3,2 / 3,2 0,11 x 50 x 50
  33,7 / 21,3 3,2 / 3,2 0,1 x 50 x 50
  33,7 / 17,2 3,2 / 2,9 0,1 x 50
  33,7 / 26,9 4,0 / 4,0 0,13 x 50 x 50
  33,7 / 21,3 4,0 / 4,0 0,12 x 50 x 50
  33,7 / 17,2 4,0 / 4,0 0,12 x 50
32 42,4 / 33,7 2,6 / 2,6 0,11 x 50 x 50
  42,4 / 26,9 2,6 / 2,3 0,11 x 50 x 50
  42,4 / 21,3 2,6 / 2,0 0,1 x 50 x 50
  42,4 / 33,7 3,6 / 3,2 0,14 x 50 x 50
  42,4 / 26,9 3,6 / 3,2 0,13 x 50 x 50
  42,4 / 21,3 3,6 /3,2 0,13 x 50 x 50
  42,4 / 33,7 4,0 / 4,0 0,17 x 50 x 50
  42,4 / 26,9 4,0 / 4,0 0,16 x 50 x 50
  42,4 / 21,3 4,0 / 4,0 0,16 x 50 x 50
40 48,3 / 42,4 2,6 / 2,6 0,19 x 64 x 64
  48,3 / 33,7 2,6 / 2,6 0,18 x 64 x 64
  48,3 / 26,9 2,6 / 2,3 0,17 x 64 x 64
  48,3 / 21,3 2,6 / 2,0 0,17 x 64 x 64
  48,3 / 42,4 4,0 / 3,6 0,23 x 64 x 64
  48,3 / 33,7 4,0 / 3,2 0,23 x 64 x 64
  48,3 / 26,9 4,0 / 3,2 0,21 x 64 x 64
  48,3 / 21,3 4,0 / 3,2 0,21 x 64 x 64
  48,3 / 42,4 5,0 / 4,0 0,28 x 64 x 64
  48,3 / 33,7 5,0 / 4,0 0,28 x 64 x 64
  48,3 / 26,9 5,0 / 4,0 0,24 x 64 x 64
  48,3 / 21,3 5,0 / 4,0 0,24 x 64 x 64
50 60,3 / 48,3 2,9 / 2,6 0,38 x 76 x 76
  60,3 / 42,4 2,9 / 2,6 0,38 x 76 x 76
  60,3 / 33,7 2,9 / 2,6 0,37 x 76 x 76
  60,3 / 26,9 2,9 / 2,3 0,36 x 76 x 76
  60,3 / 21,3 2,9 / 2,0 0,36 x 76
  60,3 / 48,3 4,0 / 4,0 0,44 x 76 x 76
  60,3 / 42,4 4,0 / 3,6 0,42 x 76 x 76
  60,3 / 42,4 4,0 / 3,6 0,42 x 76 x 76
  60,3 / 33,7 4,0 / 3,2 0,4 x 76 x 76
  60,3 / 26,9 4,0 / 3,2 0,4 x 76
  60,3 / 21,3 4,0 / 3,2 0,4 x 76
  60,3 / 48,3 4,5 / 4,0 0,45 x 76 x 76
  60,3 / 42,4 4,5 / 3,6 0,43 x 76 x 76
  60,3 / 33,7 4,5 / 3,2 0,42 x 76 x 76
  60,3 / 48,3 5,6 / 5,0 0,54 x 76 x 76
  60,3 / 33,7 5,6 / 4,0 0,52 x 76 x 76
  60,3 / 26,9 5,6 / 4,0 0,52 x 76
  60,3 / 21,3 5,6 / 4,0 0,52 x 76
65 76,1 / 60,3 2,9 / 2,9 0,42 x 90 x 90
  76,1 / 48,3 2,9 / 2,6 0,42 x 90 x 90
  76,1 / 42,4 2,9 / 2,6 0,42 x 90 x 90
  76,1 / 33,7 2,9 / 2,6 0,42 x 90 x 90
  76,1 / 60,3 5,0 / 4,5 0,71 x 90 x 90
  76,1 / 60,3 5,0 / 4,5 0,71 x 90 x 90
  76,1 / 60,3 5,0 / 4,0 0,71 x 90 x 90
  76,1 / 48,3 5,0 / 4,0 0,71 x 90 x 90
  76,1 / 42,4 5,0 / 3,6 0,68 x 90 x 90
  76,1 / 33,7 5,0 / 3,2 0,68 x 90 x 90
  76,1 / 60,3 7,1 / 5,6 0,98 x 90 x 90
  76,1 / 48,3 7,1 / 5,0 0,98 x 90 x 90
  76,1 / 42,4 7,1 / 4,0 0,98 x 90 x 90
  76,1 / 33,7 7,1 / 4,0 0,98 x 90 x 90
80 88,9 / 76,1 3,2 / 2,9 0,55 x 90 x 90
  88,9 / 60,3 3,2 / 2,9 0,55 x 90
  88,9 / 48,3 3,2 / 2,6 0,55 x 90
  88,9 / 42,4 3,2 / 2,6 0,55 x 90
  88,9 / 33,7 3,2 / 2,6 0,55 x 90
  88,9 / 76,1 5,6 / 5,0 0,93 x 90
  88,9 / 60,3 5,6 / 4,5 0,93 x 90
  88,9 / 60,3 5,6 / 4,0 0,93 x 90
  88,9 / 48,3 5,6 / 4,0 0,93 x 90
  88,9 / 42,4 5,6 / 3,6 0,93 x 90
  88,9 / 33,7 5,6 / 3,2 0,93 x 90
  88,9 / 60,3 8,0 / 5,6 1,3 x 90
  88,9 / 48,3 8,0 / 5,0 1,3 x 90
  88,9 / 42,4 8,0 / 4,0 1,3 x 90
  88,9 / 33,7 8,0 / 4,0 1,3 x 90
100 114,3 / 88,9 3,6 / 3,2 0,98 x 100 x 100
  114,3 / 88,9 3,6 / 3,2 0,98 x 100 x 100
  114,3 / 60,3 3,6 / 2,9 0,98 x 100 x 100
  114,3 / 48,3 3,6 / 2,6 0,98 x 100 x 100
  114,3 / 42,4 3,6 / 2,6 0,98 x 100
  114,3 / 88,9 6,3 / 5,6 1,68 x 100 x 100
  114,3 / 76,1 6,3 / 5,0 1,68 x 100 x 100
  114,3 / 60,3 6,3 / 4,5 1,68 x 100 x 100
  114,3 / 60,3 6,3 / 4,0 1,68 x 100 x 100
  114,3 / 48,3 6,3 / 3,6 1,6 x 100 x 100
  114,3 / 42,4 6,3 / 3,2 1,6 x 100
  114,3 / 88,9 8,8 / 8,0 2,29 x 100 x 100
  114,3 / 76,1 8,8 / 7,1 2,29 x 100 x 100
  114,3 / 60,3 8,8 / 5,6 2,29 x 100 x 100
  114,3 / 48,3 8,8 / 5,0 2,29 x 100 x 100
125 139,7 / 114,3 4,0 / 3,6 1,7 x 127 x 127
  139,7 / 114,3 4,0 / 3,6 1,7 x 127 x 127
  139,7 / 88,9 4,0 / 3,2 1,7 x 127 x 127
  139,7 / 76,1 4,0 / 2,9 1,7 x 127
  139,7 / 114,3 6,3 / 6,3 2,63 x 127 x 127
  139,7 / 88,9 6,3 / 5,6 2,63 x 127 x 127
  139,7 / 76,1 6,3 / 5,0 2,63 x 127 x 127
  139,7 / 60,3 6,3 / 4,5 2,63 x 127 x 127
  139,7 / 60,3 6,3 / 4,0 2,63 x 127 x 127
  139,7 / 114,3 10,0 / 8,8 4,2 x 127 x 127
  139,7 / 88,9 10,0 / 8,0 4,2 x 127 x 127
  139,7 / 76,1 10,0 / 7,1 4,06 x 127 x 127
  139,7 / 60,3 10,0 / 5,6 4,06 x 127 x 127
150 168,3 / 139,7 4,5 / 4,0 2,7 x 140 x 140
  168,3 / 114,3 4,5 / 3,6 2,7 x 140 x 140
  168,3 / 88,9 4,5 / 3,2 2,55 x 140 x 140
  168,3 / 76,1 4,5 / 2,9 2,55 x 140 x 140
  168,3 / 60,3 4,5 / 2,9 2,55 x 140
  168,3 / 139,7 7,1 / 6,3 4,1 x 140 x 140
  168,3 / 114,3 7,1 / 6,3 4,1 x 140 x 140
  168,3 / 88,9 11,0 / 8,0 5,98 x 140 x 140
  168,3 / 76,1 11,0 / 7,1 5,98 x 140
  168,3 / 60,3 11,0 / 5,6 5,98 x 140
200 219,1 / 168,3 6,3 / 4,5 5,15 x 152 x 152
  219,1 / 139,7 6,3 / 4,0 5,15 x 152 x 152
  219,1 / 114,3 6,3 / 3,6 5,03 x 152 x 152
  219,1 / 168,3 8,0 / 7,1 6,32 x 152 x 152
  219,1 / 139,7 8,0 / 6,3 6,32 x 152 x 152
  219,1 / 114,3 8,0 / 6,3 6,32 x 152 x 152
  219,1 / 168,3 12,5 / 11,0 9,8 x 152 x 152
  219,1 / 139,7 12,5 / 10,0 9,68 x 152 x 152
  219,1 / 114,3 12,5 / 8,8 9,6 x 152 x 152
