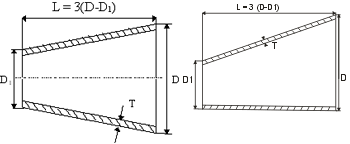

Redukce svařované - centrické a excentrické

Redukce dle DIN 2616
v jakostech 1.4301, 1.4541, 1.4571, 1.4306, 1.4404

Rozměr	Rozměr	Síla	Délka	Redukce	Redukce
D	D1	T	L	centrické	excentrické
17,2	13,5	1,6	11	x	x
17,2	13,5	2,3	11
21,3	13,5	2 / 1,6	23	x	x
21,3	13,5	2,6 / 2,3	23
21,3	17,2	2 / 1,6	12	x	x
21,3	17,2	2,6 / 2,3	12	x
23	18	1,5	15	x	x
26,9	13,5	2 / 1,6	40	x	x
26,9	13,5	2,6 / 2,3	40
26,9	17,2	2 / 1,6	29	x	x
26,9	17,2	2,6 / 2,3	29	x
26,9	21,3	2 / 1,6	17	x
26,9	21,3	2,6	17	x
29	19	2	30
29	24	2	15	x	x
33	23	1,5	30	x	x
33	28	1,5	15	x	x
33,7	13,5	1,6	60	x	x
33,7	17,2	2 / 1,6	49	x	x
33,7	17,2	3,2 / 2,3	49
33,7	21,3	2 / 1,6	37	x	x
33,7	21,3	3,2 / 2,6	37	x
33,7	26,9	2	20	x	x
33,7	26,9	3,2 / 2,6	20	x
38	23	1,5	45	x	x
42,4	17,2	2 / 1,6	75	x	x
42,4	17,2	3,2 / 2,3	75	x
42,4	21,3	2 / 1,6	63	x
42,4	21,3	3,2 / 2,3	63	x
42,4	26,9	2	46	x	x
42,4	26,9	3,2 / 2,6	46	x
42,4	33,7	2	26	x	x
42,4	33,7	3,2	26	x
44	29	2	45	x
44,5	24	2	60	x
44,5	34	2	30	x
44,5	36	2	24	x
48,3	21,3	2 / 1,6	81	x	x
48,3	21,3	3,2 / 2,3	81	x
48,3	26,9	2	64	x	x
48,3	26,9	3,2 / 2,6	64	x
48,3	33,7	2	44	x	x
48,3	33,7	3,2	44	x
48,3	42,4	2	18	x	x
48,3	42,4	3,2	18	x
54	24	2	90	x	x
54	29	2	75	x	x
54	34	2	60	x	x
54	36	2	54	x	x
54	44,5	2	30	x	x
60,3	21,3	2 / 1,6	117	x	x
60,3	21,3	3,6 / 2,6	117	x
60,3	26,9	2	100	x	x
60,3	26,9	3,6 / 2,6	100	x
60,3	33,7	2	80	x	x
60,3	33,7	3,6 / 3,2	80	x
60,3	42,4	2	54	x
60,3	42,4	3,6 / 3,2	54	x
60,3	48,3	2	36	x
60,3	48,3	3,6 / 3,2	36	x
69 / 70	34	2	105	x	x
69 / 70	44,5	2	75	x	x
69 / 70	54	2	45	x	x
76,1	26,9	2	148	x
76,1	33,7	2	127	x	x
76,1	33,7	3,6 / 3,2	127	x
76,1	42,4	2	101	x	x
76,1	42,4	3,6 / 3,2	101	x
76,1	48,3	2	83	x	x
76,1	48,3	3,6 / 3,2	83	x
76,1	60,3	2	47	x	x
76,1	60,3	3,6	47	x
84	44,5	2	120	x	x
84	54	2	90	x	x
84	54	2	90	x	x
84	69 / 70	2	45	x	x
88,9	33,7	2	166	x
88,9	42,4	2	139	x
88,9	42,4	4 / 3,2	139	x
88,9	48,3	2	122	x	x
88,9	48,3	4 / 3,2	122	x
88,9	60,3	2	86	x	x
88,9	60,3	4 / 3,6	86	x
88,9	76,1	2	38	x	x
88,9	76,1	4 / 3,6	38	x
104	44,5	2	180	x
104	54	2	150	x	x
104	69 / 70	2	105	x	x
104	84	2	60	x	x
114,3	48,3	2	198	x	x
114,3	60,3	2	162	x	x
114,3	60,3	4,5 / 3,6	162	x
114,3	76,1	2	115	x	x
114,3	76,1	4,5 / 3,6	115	x
114,3	88,9	2	76	x	x
114,3	88,9	4,5 / 4	76	x
129	54	2	225	x
129	69	2	180	x
129	84	2	135	x	x
129	104	2	75	x	x
139,7	60,3	2	238	x
139,7	76,1	2	191	x
139,7	88,9	2	152	x	x
139,7	114,3	2	76	x	x
154	54	2	300	x
154	70	2	240	x
154	84	2	210	x
154	104	2	150	x
154	129	2	75	x	x
168,3	76,1	2	276	x	x
168,3	88,9	2	238	x	x
168,3	114,3	2	162	x	x
168,3	139,7	2	86	x	x
204	104	2	300	x	x
204	129	2	225	x	x
204	154	2	150	x	x
219,1	114,3	2	315	x	x
219,1	139,7	2	238	x	x
219,1	168,3	2	152	x	x
254	129	2	375	x
254	154	2	300	x	x
254	204	2	150	x	x
273	168,3	2	314	x	x
273	219,1	2	161	x	x
304	204	2	300	x
304	254	2	150	x
323,9	219,1	2	312	x	x
323,9	273	2	152	x	x
